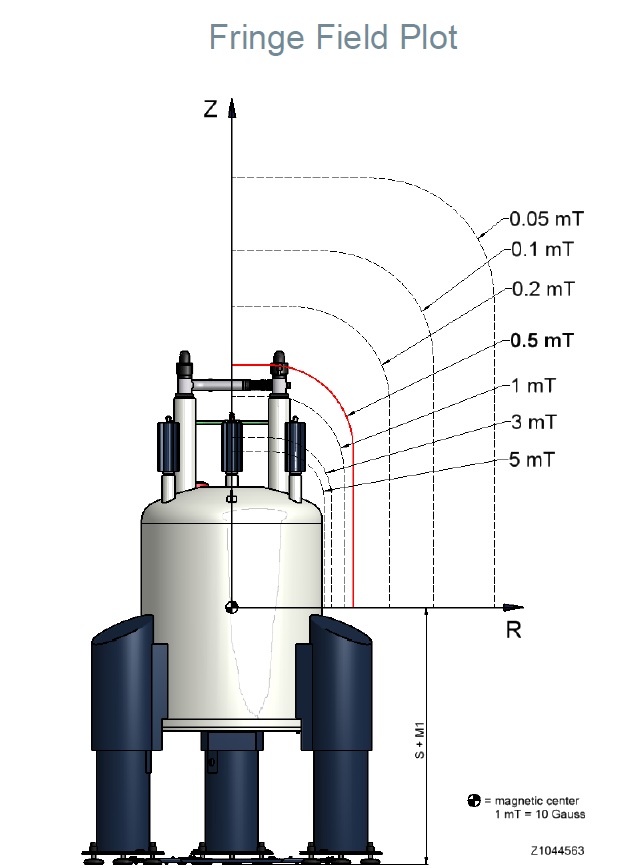

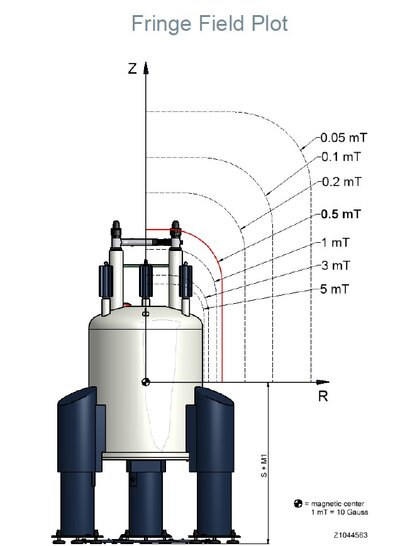

Magnete

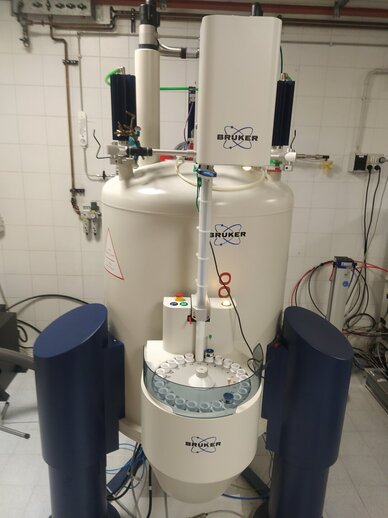

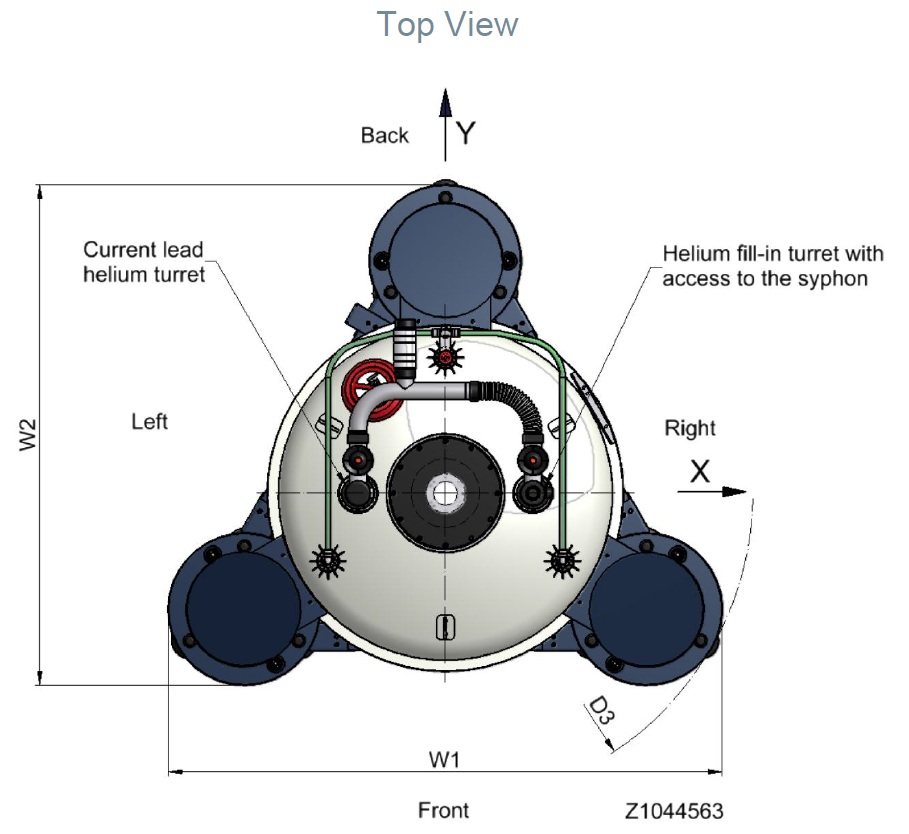

Il Magnet System 400/54 ASCENDTM è un magnete superconduttore di nuova concezione, compatto con schermatura attiva con calibro 5.4 cm (campo operante a 9.4 Tesla), sonda livello elio con funzione di allarme, supporto del magnete. Sistema antivibrazione per frequenze superiori a 4 Hz.
Sistema di aquisizione, controllo digitale e generazione della frequenza
- Sistema di generazione della frequenza e degli impulsi dotato di 2 canali RF indipendenti (100 W per 1H-19F / 500 W per nuclei X) mediante sintesi digitale della frequenza (Unità di Generazione del Segnale – SGUTM), con intervallo della frequenza 6-640 MHz; mediante il Sintetizzatore Digitale Diretto (DDS) che genera la fase, l'ampiezza e la frequenza dell’impulso.
- Unità di Controllo del Ricevitore (DRUTM) per ricezione del segnale NMR con filtri digitali in tempo reale in combinazione con sovracampionamento.
- Convertitore Analogico Digitale ad alte prestazioni per acquisizione dei dati ad alta flessibilità e range dinamico (> 21 bit a 10 KHz).
- DQD Rivelazione digitale in quadratura per eliminazione picchi immagine e artefatti al centro dello spettro, elevate ampiezze spettrali ed eccezionale range dinamico.
- 19F switching module su amplificatore BLAXH per garantire la piena funzionalità dei probe (BBFO e QNP).
Sistema di Shim / Canale di Lock
- Sistema di shim Bruker Orthogonal Shim System (BOSSTM 1) con 20 gradienti, bassa dissipazione di calore e bassa corrente.
- Unità di controllo dei gradienti Bruker Smart Magnet System (BSMSTM) e del Lock DigitaleTM comprendente:
- Generazione digitale della frequenza per il lock, frequenza variabile
- Sistema di rivelazione digitale del lock in quadratura
- Veloci aggiustamenti di campo con sistema sample-and- hold
- Sistema di regolazione del lock flessibile controllato da microprocessore
- Schede di controllo dei gradienti (Shim Control Boards - SCB) ad alta precisione, alta stabilità, con 20 sorgenti di corrente di shim a basso rumore.
Cabinet Microbay
Questa cabinet (armadio) contiene al suo interno diverse unità necessarie per l'acquisizione NMR. Rappresenta la centrale elettronica del sistema. Componenti principali:
- Sistema di acquisizione AQS/3+ (AQuisition System) con unità esterna IPSO da 19 pollici (Intelligent Pulse Sequence Organize, che è l'unità di controllo digitale).
- Amplificatore lineare di potenza delle radiofrequenze (RF) ad alta risoluzione BLAXH 500/100.
- La QNP (Quad Nucleus Probe / Quadruple Nucleus Probe) è un accessorio del probe NMR progettato per la commutazione e l'acquisizione di nuclei specifici, come il ¹⁹F, e per altri canali di osservazione ottimizzati.
- Sistema BSMS/2 (Bruker Smart Magnet control System) cioè l'unità che consente il controllo computerizzato di diverse funzioni relative al magnete, al campo magnetico e al campione. Il sistema contiene anche la scheda ELCB (Ethernet-based Lock Control Board) che integra le funzioni di "lock" e l'algoritmo del suo controllo, la sorgente di corrente H0. Inoltre, questa scheda funge da gateway di comunicazione tra la workstation e le varie sottounità all'interno del sistema BSMS/2. È possibile accedere direttamente al BSMS/2 tramite un comune browser Internet, utilizzando il protocollo Ethernet TCP/IP.
- Sistema di controllo della temperatura B-SVT (Bruker Smart multichannel Temperature Control System) con sensore digitale smart VT e controllo di flusso del gas. Collegamento integrato con termocoppia e heater all’interno del probe. Tutte le funzioni sono controllate interamente via software. Risoluzione 0.1°C.
- Router basato su Fast Ethernet per connessione diretta tra host computer e tutte le componenti principali dello spettrometro.
Sistema di Trasmissione / Ricezione
Sistema di amplificazione BLA2BB comprendente un sistema lineare ad alte prestazioni per osservazione e disaccoppiamento (con potenza pulsata da 50W per osservare/disaccoppiare 1H, 19F, e di 150W per i nuclei nell’intervallo da 31P a 15N e a frequenza inferiori (6-365 MHz)), e di un Trasmettitore da 3 W su 2H per shimmatura automatica con gradienti.
Il sistema, molto compatto, include la capacità di indirizzamento, completamente controllata via software, per la selezione dell’amplificatore e della frequenza. Il sistema di trasmettitore/ricevitore, ad alto intervallo dinamico ATR, permette rivelazione in quadratura, possibilità di eseguire esperimenti in rivelazione inversa.
Sistema di Preamplificatori
Sistema di preamplificatori HPPR/2 MultilinkTM comprendente:
- Preamplificatore 1H a basso rumore (tecnologia GaAs)
- Preamplificatore 2H (per il lock e osservazione 2H)
- Preamplificatore multinucleare
- Unità di controllo basata su microprocessore
- Video per il controllo della sintonia e adattamento dell'impedenza.
GRASP II (Gradient Spectroscopy accessory)
Grasp II (Gradient Spectroscopy accessory) è un modulo hardware e accessorio di Bruker integrato nelle console degli spettrometri NMR Bruker Avance. Il suo scopo principale è la generazione e il controllo dei gradienti di campo magnetico pulsati (Pulsed Field Gradients o PFG), solitamente lungo l'asse Z ed è composto da Unità di controllo gradienti (GCU)ed un amplificatore da 10 Ampere.
PROBE Multinucleare
Il PROBE Multinucleare Smart iProbe 5mm HR-400-S1-BBF/H/D-5.0-Z SP 2H-P è progettato per osservare 1H, 19F e tutti i nuclei nell’intervallo 31P-15N. È dotato di bobine a schermo attivo per gradienti Z di campo – intensità massima del gradiente 50 Gauss/cm. Una caratteristica fondamentale di questo probe è la possibilità di effettuare esperimenti 1H con disaccoppiamento di 19F e 19F con disaccoppiamento di 1H, nonché esperimenti 2D 1H-19F. E’ dotato di accessorio ATMA (Automatic Tuning and Matching Automation) per la selezione dei nuclei e la sintonia automatica del probe, e permette di lavorare con un Intervallo di temperatura tra -150/+150 °C.
Bruker NMR Automation SampleCase 24
Autocampionatore per tubi NMR con le seguenti caratteristiche:
- Comodo accesso ai campioni ad altezza utente
- Funzionamento sicuro
- 24 posizioni per campioni facilmente accessibili – Accesso casuale per automazione sequenziale o a lotti
- Esclusivo sistema di sostituzione manuale dei campioni tramite pulsante
- Supporta tutte le comuni provette per campioni in spinner o shuttle
- Compatibile con MAS e CryoFIT.

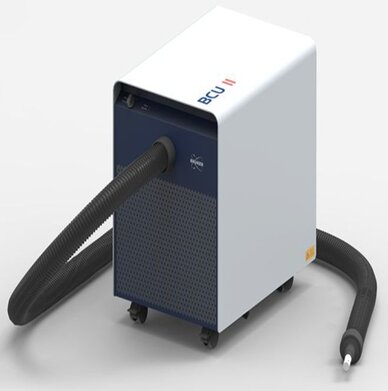

SmartCooler BCU II
Questo sistema permette di eseguire misure NMR a temperatura variabile. Lo SmartCooler™ BCU II è il modello successore del BCU-X. Con il BCU II, la temperatura minima del gas VT raffreddato è inferiore a -80 °C per portate fino a 60 Nl/min. Sia lo SmartCooler™ BCU II che il BCU-X generano energia di raffreddamento mediante sistemi a compressione alimentati elettricamente. Questo SmartCooler™ è raccomandato per esperimenti NMR con una temperatura del campione (TS) compresa tra -40 °C e la temperatura ambiente (TRT). Il BCU II è disponibile con una linea di trasferimento lunga 3 m.
Accessorio per misure a basse Temperatura
Comprendente evaporatore in acciaio e dewar per l'azoto liquido 26 L. Questo sistema è necessario per eseguire misure NMR a temperature inferiori ai 50 °C, dove non è possibile utilizzare la BCU II unit.
Workstation HP
Caratteristiche Hardware:
- Intel Xeon Dual Core, 2.533 GHz, 8 GB MB DDR3 RAM, HD SATA 500 GB, 3GB/s, 7200 rpm
- Monitor 23 pollici TFT
- DVD-RW DL SuperMulti
- 2 schede Ethernet Broadcom 10/100/1000 Mbit/s
- Backup/Drive Image software “ACRONIS True Image Home 2010 English”
- Sistema operativo Windows 10 64 bit (inglese)
Software installato
- TOPSPIN 3.7.0: Programma di acquisizione dati NMR (dimensione arbitraria) ed elaborazione (1D, 2D, 3D, 4D), sistema di plot avanzato Plot Editor, analisi esperimenti di rilassamento, analisi multipletti, analisi spettri per solidi, integrazione spettri 1D e 2D, deconvoluzione spettri 1D e 2D.
- Icon NMR 4.0 programma per l'automazione.
- NMRSIM per la simulazione esperimenti NMR.
- NMRGuide per addestramento utenti all’uso di esperimenti 1D e 2D con enciclopedia e letteratura NMR on line.Comprende un tool di programmazione di nuove sequenze. Possibilità di acquisire spettri multidimensionali in modalità NUS – Non Uniform Sampling, diminuendo i tempi di acquisizione e/o aumentarne la risoluzione.
- Dynamic Center per l’analisi di dati di rilassamento e DOSY.
- CMC-Assist per l’interpretazione di spettri 1D protonici e HSQC e la generazione di report in modo semplice e veloce, anche automaticamente durante l’automazione.
- AssureNMR 2.2 è un pacchetto software di Bruker conforme alle normative GxP, progettato per lo screening automatizzato di sostanze chimiche e materiali, la quantificazione e il controllo qualità mediante NMR.
